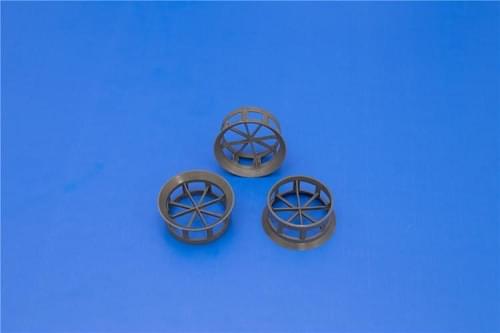

一:阶梯环填料简介:
梯形环填料的高径比仅为Bauer环的一半,环的一端增加了锥形翻边,减小了气体通过床层的阻力,增加了流量,填料强度更高。由于其结构特点,填料层中的填料是点接触的。

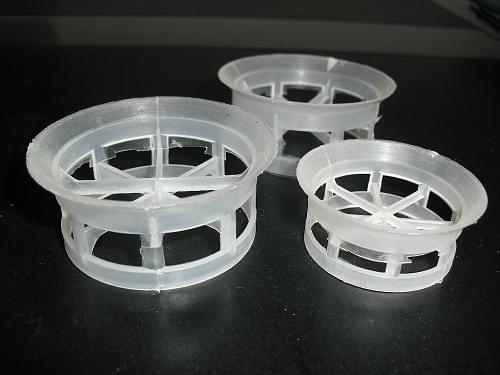

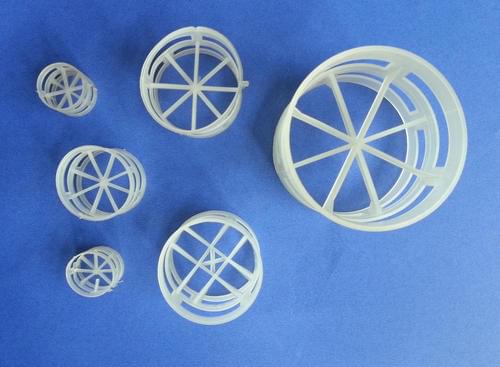

这不仅增加了空隙率,降低了压降,而且构成了液体沿填料表面流动的聚集或分散点,促进了液膜的表面更新和液体混合,使气液分布均匀,增加了气液接触面,提高了传质效率,一般由塑料、陶瓷和金属制成。不同的材料有不同的结构。金属阶梯环的内肋结构与鲍尔环相同,舌弯成叶片状;塑瓷梯环的内肋结构与塑鲍尔环类似,还有米和井。
阶梯环填料产品的使用:采用二氧化碳脱气塔、臭氧接触反应塔、酸雾净化塔和合成反应塔作为填料。
金属阶梯环缩写为CMR。这种填料吸收了短拉塞环的特点,改变了填料环高度和直径相等的传统习惯,降低了环的高度,减薄了材料的厚度,并在环的侧端增加了翻边。这种改进不仅可以提高填料环的机械强度,还可以增加填料放入时的取向概率,因为它破坏了填料结构的轴对称性。
此外,由于翻边的影响,填料环形空间之间的接触从线性接触变为点接触。这样,不仅增加了填料颗粒之间的间隙,降低了气体通过填料层的阻力,而且这些接触点可以成为液体沿填料表面流动的聚集和分散点,从而促进液膜的表面更新,提高填料的传质效率。
二:阶梯环填料应用特性:
金属梯环与其他两种陶瓷、塑料梯环相比有什么应用特点?
首先,金属阶梯环(CMR)填料在气液流动路径上具有较大的间隙和流量,可以有效降低压降。
其次,反应塔内金属阶梯环容量的增加是压降降低的直接原因。金属阶梯环填料使反应接触远离有溢流现象的压降接触,这意味着可以处理更多的气体和液体,增加反应塔的容量。金属阶梯环的指向位置使气液流动方向的间隙达到*,因此任何固体垢都可以随气液流动通过填料层。
