一:平板曝气器简介:

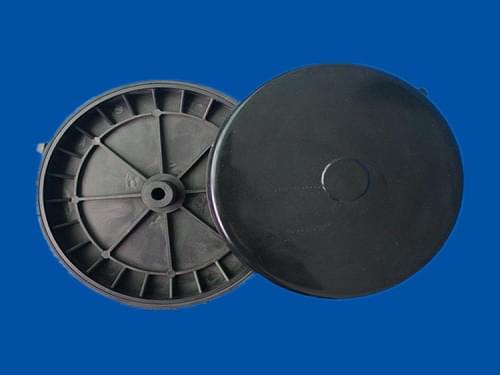

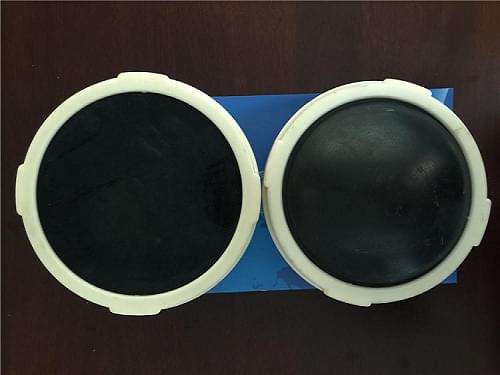

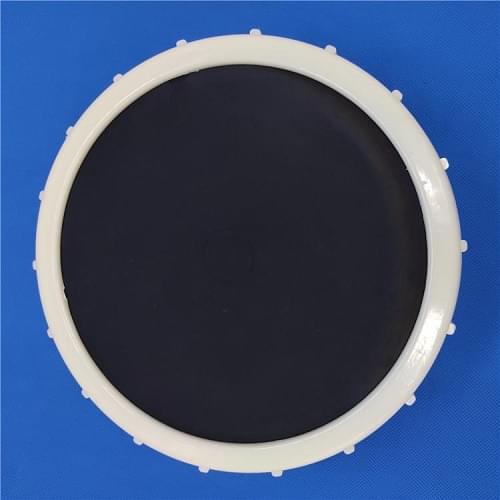

平板曝气器由底盘、布风板、合成橡胶隔膜、压环、导气环、连接底座和布风管的连接件组成。底座由ABS塑料制成,底座和压环上都有螺纹。橡胶膜片套在气流均衡板上,可以膜片周围在固定环的作用下不漏气。橡胶隔膜有均匀分布的孔。
这种橡胶隔膜是通过多种特殊工艺添加化学物质制成的,性能稳定,耐中等浓度的酰基、碱、油等介质。是较早投入工程运行的曝气器。平板微孔曝气器支撑板直径分别为φ 215、250和300米。平板微孔曝气器具有独特的止回功能,可有效防止污水在停止运行时流入配气管道。微孔曝气器是一种成熟高效的曝气设备,可灵活应用于各种工艺的污水处理系统。
平板系列微孔曝气器由底盘、空气分布板、合成橡胶隔膜、压环、空气导流板、连接底座和空气分布管的连接器组成。底座由ABS塑料制成,底座和压环上都有螺纹。三元乙丙橡胶隔膜覆盖在空气均衡板上。在固定环的作用下,可以隔膜周围没有漏气,橡胶隔膜上有均匀分布的孔。这种橡胶隔膜经过多种特殊工艺加工,性能稳定,耐中浓度酸、碱、油等介质。这是一种很早就投入工程运行的曝气器。平板微孔曝气器的支撑板直径为215、250、300毫米;;QMZM平板微孔曝气器具有独特的止回功能,可有效防止污染在停止运行时流入配气管道。微孔曝气器是一种成熟的曝气设备,可灵活应用于各种工艺的污水处理系统。
二:平板曝气器参数:
平板曝气器是20世纪80年代发展起来的一种新型曝气器。该曝气器曝气气泡直径小,气液界面直径大,气泡扩散均匀,无穿孔堵塞,耐腐蚀性强。经上海同济大学环境工程学院和市政工程华北设计院测试,已被50多个用户使用多年,效果良好(与常规固定式螺旋曝气器、发散式曝气器、穿孔管曝气器相比,能耗降低40%或提高。特别适用于城市污水和大型工厂的新建、扩建和旧曝气池的改造,曝气池可间歇运行。
曝气器尺寸:215mm、260mm、300mm
服务面积:0.25-0.55平方米/件,0.35-0.75平方米/件
曝气膜的运行平均孔径:80-100微米
空气流量:1.5-3m3/件h
总氧传递系数:kla(20℃)0.204-0.337min-1
氧气利用率:(水深3.2m)18.4-27.7%
充氧能力:0.112-0.185KgO2/m3h
充氧动力效率:4.46-5.19千克氧/千瓦时
通气阻力:180-280mmH2O
风管的设计应考虑压力平衡,使其连接成环形网络。每组进气管应设置阀门,以调节风量。风管设计流量:主管10-15m/s;支管5m/s,曝气器表面至池底安装高度270-250mm,推板200 mm。
